1、概述

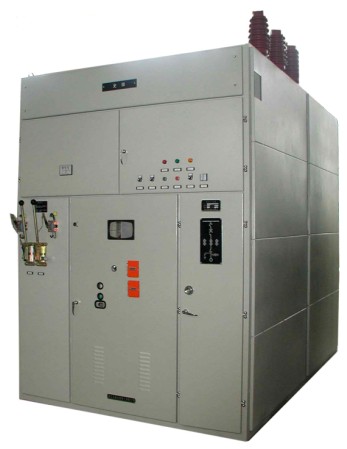

XGN17-40.5箱型金屬封閉開關設備系三相交流50Hz單母線及單母線帶旁路系統的戶內成套裝置，作為接受和分配35KV網絡電能之用,并具有對電路進行控制、保護和監測之功能。除廣泛應用于一般電力系統外，還用于具有頻繁操作的電力線路中。
本產品主開關為VGD（ZN85）-40.5、ZN72-40.5真空斷路器，LN2-40.5SF6斷路器，具有使用壽命長、分斷能力高、外殼防護性能好、絕緣水平高、運行安全可靠、檢修維護方便等特點，它具有較完善的防誤性能，安全可靠。
本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。
2、型號含義
XGN17—40.5/ □□
(TH)用于濕熱帶
(G)用于高海拔
一次方案號
額定電壓(KV)
箱型固定式戶內
3、正常使用條件
3.1 環境溫度： -15℃~ +40℃；
3.2 海拔高度： 2000m及以下；
3.3 濕度條件：
日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；
月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。
3.4 地震烈度： 不超過8度；
3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超過上述正常使用條件時，用戶可與本公司協商。
4、主要技術參數
|
名稱 |
單位 |
數據 |
|
額定電壓 |
kV |
40.5 |
|
額定電流
|
主母線的額定電流 |
A |
630、1250、1600、2000 |
|
配用斷路器的額定電流 |
630、1250、1600、2000 |
|
額定絕緣水平 |
1min工頻耐受電壓，
極間、極地間/斷口間 |
kV |
95 |
|
雷電沖擊耐受電壓（峰值），
極間、極地間/斷口間 |
185 |
|
輔助回路、控制回路的工頻耐受點壓 |
V/1min |
2000 |
|
額定頻率 |
Hz |
50 |
|
額定短路開斷電流 |
kA |
25、31.5 |
|
額定短時耐受電流/額定短路持續時間 |
kA/4s |
25、31.5 |
|
額定峰值耐受電流 |
kA |
63、80 |
|
額定短路關合電流 |
63、80 |
|
控制回路額定電壓 |
V |
DC:110 220 AC:110 220 |
|
防護等級 |
開關設備外殼 |
|
IP4X |
|
隔室間（手車處于試驗位置） |
|
IP2X |
|
外形尺寸 |
寬*深*高 |
mm |
2020*3650*3400 |
|
重量 |
|
kg |
2500 | |
